Altzairu herdoilgaitzezko puntuen soldadurarako 2026ko azken gida: parametro-gidatutako eskuliburua

Fabrikazio modernoan, automozioko karrozeriatik sukaldeko etxetresna elektrikoetara, altzairu herdoilgaitza nonahi dago.Erresistentzia puntuko soldaduraaltzairu herdoilgaitzezko xafla meheak lotzeko metodo eraginkor eta ekonomikoenetako bat bezala nabarmentzen da. Eragiketa honen zehaztasunak zuzenean erabakitzen du azken produktuaren kalitatea eta iraunkortasuna. Hala ere, operadore askok intuizioan oinarritzen dira oraindik, soldadura kalitate ezegonkorra eta ekipoen higadura bizkortzen ditu.

Gida hau aldatzeko diseinatuta dago. Teoria abstraktutik haratago, eskuliburu praktikoa eta praktikoa eskaintzen dugu,-urratsez-pausoko prozedura zehatzez, parametroen gomendio zehatzez eta arazoak konpontzeko aholku zehatzez beteta. "Eskuliburua" honek altzairu herdoilgaitzezko puntuko soldaduraren oinarrizko teknikak sistematikoki menperatzeko ahalmena emango dizu, soldadura-kota bakoitza sendoa, garbia eta fidagarria dela ziurtatuz.

Berehala dirudien puntuzko soldadura bakoitzak zorrotz kontrolatutako prozesu fisiko bat jasaten du. Prozesu hau oinarrizko lau fasetan estandarizatuta dago. Fase bakoitza ulertzea eta zehaztasunez kontrolatzea funtsezkoa da-kalitate handiko soldadurak lortzeko.

• Oinarrizko ekintza:Edozein korronte aplikatu aurretik, soldatzailearen goiko eta beheko elektrodoak jaisten dira altzairu herdoilgaitzezko piezen gainean indar egonkor eta aurrez zehaztua aplikatzeko, kontaktu intimoan sakatuz.
• Zergatik da kritikoa:Fase honen helburu nagusia piezen artean dauden aire hutsuneak ezabatzea da, korronte elektrikoaren bide uniformea ​​bermatuz. Presio nahikoak edo irregularrak ukipen-erresistentzia anormalak sor ditzake, zipriztin larriak eraginez etabarne-porositateasoldadura fasean, eta horrek junturaren indarra arriskuan jartzen du.
• Parametroen gomendioak:

1. Elektrodoaren indarra:Indar gehiago ez da beti hobea. Altzairu herdoilgaitzarentzat, gomendatutako indarra normalean % 20-% 30 handiagoa da lodiera bereko karbono baxuko altzairuarentzat baino.
2. Xafla meheak (2,0 mm baino gutxiago edo berdinak):2.2 - 4.5 kN-ko indar-tartea (sistema batzuetan gutxi gorabehera. 0.3 - 0.5 MPa-ren baliokidea) gomendatzen da.
3. Thick Sheets (>2,0 mm):4.5 - 7.0 kN-ko indar-tartea (. 0.5 - 0.8 MPa-ren baliokidea) gomendatzen da.
4. Estu iraupena:Soldadura-eremu osoan indarra egonkortzeko denbora nahikoa izan behar da, normalean 10-20 ziklotan ezarrita (non ziklo 1=0.02 segundo 50Hz-ko AC hornidurarako).

• Oinarrizko ekintza:Estu-indarra mantentzen den bitartean, -amperaje handiko soldadura-korronte bat pasatzen da elektrodoetatik eta lan-piezetatik berehala. Altzairu herdoilgaitzak erresistentzia elektriko handiagoa duelako (-karbono gutxiko altzairuarena baino 3 aldiz handiagoa denez), beroa azkar metatzen da kontaktu-puntuan, eta "soldadura-kota" deritzon forma lentikular-formako urtutako metal nukleo bat eratzen du.
• Zergatik da kritikoa:Soldadura nugget-aren tamainak eta osotasunak zuzenean zehazten dute junturaren azken indarra. Korrontearen eta denboraren arteko sinergia zehatza da fase honen arima.
• Parametroen gomendioak (altzairu herdoilgaitzezko 304 arrunterako):

1. Soldadura Korrontea:Hau da beroa sortzean eragiten duen faktore esanguratsuena. Korronte gutxiegiak "soldadura hotza" (fusio nahikorik eza) eragiten du, eta gehiegizkoak "kanporatzea" (errestea) edo gehiegizko zipriztinak eragin ditzake.
2. Soldaduraren iraupena:Honek bero-sarrera osoa kontrolatzen du. Altzairu herdoilgaitzak eroankortasun termiko eskasa du, hau da, beroa ez da azkar xahutzen. Hori dela eta, soldadura programa "gogorra"-korronte handia iraupen laburrean erabiltzen-normalean energia kontzentratzeko, beroa-eragindako zona (HAZ) minimizatzeko eta distortsioa murrizteko.
3. Erreferentzia taula:Altzairu herdoilgaitzezko xafletarako puntuko soldadura-parametro gomendatuak

• Oinarrizko ekintza:Soldadura-korrontea moztu ondoren, elektrodoaren indarra aldi batez mantendu behar da, soldadura beroko nugget modu eraginkorrean "forjatuz" hozten eta solidotzen den heinean.
• Zergatik da kritikoa:Fase hau funtsezkoa da barne-akatsak prebenitzeko, hala nola uzkurtze hutsuneak eta pitzadurak. Presioa aldez aurretik askatuz gero, urtutako metala uzkurtzea eragingo du hura finkatzeko konpresio-indarrik gabe, barne barrunbeak sortuz eta junturaren indarra larriki arriskuan jarriz.
• Parametroen gomendioak:

1. Atxikipenaren iraupena:Eutsi-denbora soldadura-denbora baino 1,5 eta 2 aldiz ezarri ohi da. Horrek bermatzen du nuggets presiopean kristalizatzeko denbora nahikoa duela, egitura metalurgiko trinko eta sendo bat osatuz.

• Oinarrizko ekintza:Elektrodoak hasierako posiziora itzultzen dira, soldadura-ziklo bat osatuz.
• Zergatik da kritikoa:Soldadura etengabeko eragiketetan, soldaduren arteko tartea da. Bere helburu nagusia elektrodoak eta ekipoak hozten uztea da, hurrengo soldadurako koherentzia bermatuz.
• Baldintza teknikoa:Elektrodoen erretrakzioa leuna izan behar da inpaktu kalteak saihesteko eta{0}}ekipoaren fidagarritasuna bermatzeko.

Oinarrizko prozesua menperatzen duzunean, ondoko faktore gako hauek optimizatzeak zure soldadura kalitatea hurrengo mailara igoko du.

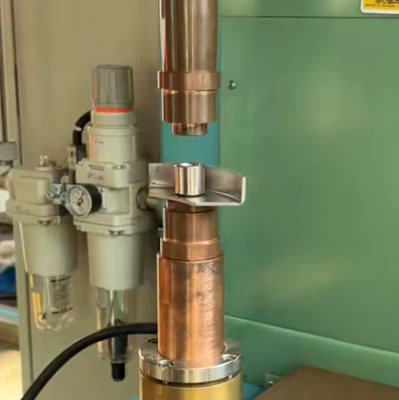

Elektrodoa indarra eta korrontea transferitzeko bitarteko bakarra da; bere egoerak soldaketaren egonkortasunean eragiten du zuzenean.

• Material aukeraketa:Altzairu herdoilgaitza soldatzeko, kromo-zirkonio-kobrea (Cr-Zr-Cu, 2. klaseko aleazioa) elektrodoak gomendatzen dira. Eroankortasun elektriko onaren eta gogortasun eta leuntze tenperatura altuagoaren konbinazio bikaina eskaintzen dute, kobrezko elektrodo estandarrak baino askoz iraunkorragoak eginez.
• Jantzi arrunta:Tenperatura eta presio altuetan, elektrodoen puntak pixkanaka "perretxikoak" egingo dira (laundu eta zabaldu), eta horrek korronte dentsitatea murrizten du. Aldian-aldian bir-ebakitzaile espezializatu batekin moldatu behar dira jatorrizko geometria mantentzeko.
• Ordezko atalasea:Higaduraren ondorioz elektrodoaren punta-diametroa % 20 baino gehiago handitu denean, edo itsatsi edo zulo larria badago, berehala ordezkatu behar da soldadura kalitatea bermatzeko.

Puntu-soldagailuek bero izugarria sortzen dute, eta hozte eraginkorra guztiz kritikoa da.

• Uraren tenperatura kontrola:Ziurtatu hozte-uraren sarrerako tenperatura 5-30 gradu (41-86 gradu F) artean mantentzen dela eta irteerako tenperatura ez dela 40 gradu (104 gradu F) gainditzen. Uraren tenperatura altuek elektrodoak gehiegi berotu eta biguntzea eragingo dute, haien bizitza iraupena izugarri laburtuz.
• Emaria-tasa egiaztatzea:Aldian-aldian ikuskatu ur-zirkuitua blokeorik dagoen eta ziurtatu emari egokia. Neguan itzali ondoren, erabili beti aire konprimitua lineaetatik geratzen den ura garbitzeko, osagaiak izoztea eta pitzatzea saihesteko.

• Gainazalaren garbiketa:Soldadu aurretik, ezinbestekoa da altzairu herdoilgaitzezko gainazaletik olio, koipe, hautsa, ezkata eta bestelako kutsatzaile guztiak ondo kentzea. Erabili koipegabetzeko edo alkoholdun garbiketa egokia. Ezpurutasun horiek nabarmen handitzen dute ukipen-erresistentzia, beroketa ez-koherentea eta "soldadura hotzak" eraginez.
• Estalitako materialak maneiatzea:Galbanizatua edo beste estalitako altzairu herdoilgaitza soldatzen baduzu, estaldura-geruza erraz itsats daiteke elektrodoetan tenperatura altuetan. Elektrodoen aurpegietan grafitozko emultsio geruza fin eta paregabe bat aplikatzeak itsatsi--kontrako agente eraginkor gisa jardun dezake.

1.Kalitatearen egiaztapena:

• Ikus-ikuskapena:Soldadura-kota on batek zirkularra edo apur bat obalatua izan behar du, gainazaleko koska txiki batekin. Ez da pitzadurarik, kanporatzerik edo gehiegizko zipriztinrik egon behar.
• Proba suntsitzaileak:Ekoizpen masiboa baino lehen edo prozesu bat aldatu ondoren, zuritu proba bat egin behar da (bi xaflak zizel batekin aldenduz). Kalitatezko soldadura batek "nugget pull" bat eragingo du, non metalezko botoi bat apurtzen den orri nagusietako batetik, interfazeko soldadura zizaila baino. Hau da fusio egokia gertatu dela egiaztatzeko modurik zuzenena.

2.Segurtasun Eragiketa Prozedurak:

• Norberaren Babeserako Ekipamendua (PPE):Erabili beti segurtasun-betaurrekoak, isolatutako eskularruak eta suaren{0}}amantal bat, txinpartetatik eta metal urtuetatik babesteko.
• Ekipoen segurtasuna:Ziurtatu soldatzailea behar bezala lurratuta dagoela. Inoiz ez jarri eskuak edo gorputz atalak elektrodoen artean.
• Ingurumen Segurtasuna:Mantendu soldadura-eremua material sukoi eta lehergarririk (adibidez, gas-bonbonak, pintura, disolbatzaileak) 5 metroko erradioan.

Ondorioa

Altzairu herdoilgaitzezko puntuen soldadura menperatzea teoria eta praktika praktikoa-batzen dituen bidaia da. "Urrezko lau faseak" zorrotz betez, konfigurazio zientifikorako parametro-taulak erabiliz eta elektrodoen kudeaketa, hozte-sistemaren mantentze-lanak eta-soldaduraren aurretiko prestaketa bezalako pauso nagusiak zorrotz exekutatuta, zure soldaduren koherentzia eta kalitatea nabarmen hobetu ditzakezu. Tratatu eragiketa bakoitza zehaztasun prozesu gisa, eta zurepuntu-soldatzaileagoi mailako produktuak sortzeko bazkide fidagarria bihurtuko da.
